如何降低同步帶傳動在機床上的噪聲
如何降低同步帶傳動在機床上的噪聲
【概要描述】在現代機床工業中，機床噪聲成了評價機床性能的 重要指標之一，而國家標準 ( ( G B ／ T 1 6 7 6 9 — 1 9 9 7 金屬切 削機床噪聲聲壓測量方法》也對此作了強制性的規定，機床整機噪聲聲壓級不應超過8 3 d B( A )
- 分類：行業動態
- 作者：
- 來源：
- 發布時間：2019-08-20
- 訪問量：11
詳情

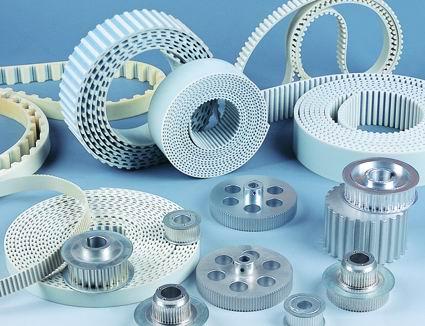

在現代機床工業中，機床噪聲成了評價機床性能的 重要指標之一，而國家標準 ( ( G B ／ T 1 6 7 6 9 — 1 9 9 7 金屬切 削機床噪聲聲壓測量方法》也對此作了強制性的規定，機床整機噪聲聲壓級不應超過8 3 d B( A ) 。一般情況下，在數控機床整機噪聲中，主軸箱 ( 主傳動)的噪聲最大。由于高轉矩圓弧齒同步帶傳動具有傳動比準確、效 率高、功率大、傳動平穩、維修保養方便等突出優點，現代數控機床的主傳動越來越多地采用了高轉矩圓弧同步帶傳動。因此，如何在高速情況下控制同步帶傳動的 噪聲就成為控制主軸箱乃至整機噪聲的一個重要課題。 我公司經過一系列研究與試驗，總結出一套行之有效的措施，顯著降低了機床的同步帶噪聲。
控制噪聲主要從兩方面著手：一是從聲源上想辦法， 即消除或減弱聲源的強度，這是控制噪聲的根本方法，也是本文討論的重點；二是從噪聲的傳播途徑上采取吸聲、隔聲等措施，以減弱或屏蔽噪聲的傳播。分析同步帶傳動的噪聲源，主要有兩方面：一方面是由于兩帶輪回轉時，因不平衡的離心力的激勵而發聲，另一方面是 由于帶及帶輪嚙合時，引起氣體的擾動從而產生空氣動力噪聲。現將兩個方面噪聲產生的主要因素列舉如下。
1、引起回轉不平衡主要因素
( 1 )帶輪本身的形狀公差及位置公差，包括帶輪的齒向公差、齒厚公差以及軸向及徑向跳動等。帶與帶輪的制造精度越高，嚙合時的沖擊越小，同步帶傳動精度越高，噪聲必然越低。由于同步帶與帶輪均由專業廠家生產，可以有效控制制 造精度，在此不再贅述。
兩帶輪軸的平行度：一般情況下，隨著平行度誤差 的增加，聲壓級逐漸增大。所以，主軸軸線與電動機軸線安裝時要保證安裝的平行度，兩軸線的平行度要限制 于( 0 ． 0 0 3～0 ． 0 0 5 ) c ( c 為兩帶輪軸中心距)以內。
( 2 )兩帶輪軸的回轉精度 由于兩帶輪都需要作高 速回轉，回轉速度在 6 0 0 0 r ／ m i n以上，因此如不進行動平衡，高速回轉時的不平衡離心力將引起主軸與電動機軸的震顫，進而激發出很強的噪聲。對大部分生產廠家 而言，僅對主軸 ( 含帶輪)制造裝配時作了動平衡，電動機軸也必須進行動平衡，將帶輪裝于電動機軸上，用 線動平衡儀對整個回轉軸進行測試并運用材料去除法進 行動平衡 ( 在帶輪上打孔) ，要求最后的動平衡精度等 級達到 G 2 ． 5 。經過此項處理，能不同程度地降低傳動 的振動和噪聲，對提高同步帶及主軸的使用壽命也極有益處。
( 3 )同步帶的預拉緊力與平帶和v帶不同，同步帶依靠齒形嚙合傳遞動力，因此不需要很大的預緊張 力，過大的張力將嚴重影響帶的使用壽命，產生嚴重的 噪聲。在起動和沖擊轉矩作用下，過小的張力將可能導 致同步帶跳齒，從而造成齒根斷裂。如何選擇合適的張力比較準確地方法是采用超聲波張力測試儀，如果沒有測試儀，也可自制一套簡單工裝，按如下方法進行測 定：如圖 1所示，在同步帶的一側靠近兩帶輪中心位 置，施 加一 測 試 力 ， 帶將向內彎曲產 生一 變形 量 d ，如果 d=S ／ 6 4( s為帶 的 單 測 長 度，單位： mm)則可認為帶的張 緊力是合適的。否則圖1 帶輪張力測算示意圖 調節帶的張緊力直到合適為止。 的值隨著帶的型號 及帶寬不同而不同，具體可查有關資料，如對于 40 m m 寬的8 Y U( 8 M)同步帶， d 取3 9 N 。實驗證明，合適的 帶張緊力能明顯降低高頻噪聲，即我們常說的 “ 嘯聲” 。
( 2 )同步帶輪徑向開 消音槽如果想進一步降 低同步帶傳動空氣動力噪 聲，還可以采用同步帶輪徑向開消音槽，開槽示意 圖如圖 3所示，開槽時要注意：①槽不可開得很深很寬，否則將影響傳遞功率。 ②槽分布要均勻，避免破壞帶輪的平衡。③開槽處一定 要消除尖銳切口及毛刺，避免破壞同步帶的帶齒。
3 ． 結語
經過以上處理，機床噪聲會有大幅度的改善，可以 將主軸同步帶傳動的最高轉速從 6 0 0 0 r ／ m i n提高到 8 0 0 0 r ／ m i n以上。下表為我公司處理前后的同步帶傳動噪聲實際測試結果，供參考。
